Transformadores tipo Poste

Son Monofásicos, 60 HZ, fabricados en Potencias de: 15, 25, 37.5, 50, 75, 100, 167, 250, 333 y 500 KVA según la norma ANSI C 57-12-00 o según especificación particular de nuestros clientes. Su uso más común es para cargas de servicios residenciales y en ocasiones para cargas livianas tanto comerciales como industriales. Los esquemas de protección son los siguientes: • AUTOPROTEGIDO SP (Surge Protecting) El esquema de protección SP incluye el montaje en el transformador de los pararrayos y fusibles de protección de alta tension internos. No incluye un interruptor ni por baja ni por alta tensión. • AUTOPROTEGIDO CP (Current Protecting) El esquema de protección CP está equipado con fusibles de proteccion de alta tensión internos y un interruptor interno que puede estar instalado tanto en el circuito de alta tensión (Magnex) como en el de baja tensión (LV Breaker), dependiendo del requerimiento del cliente. no incluye montaje de los pararrayos. • AUTOPROTEGIDO CSP (Complete Protected) El esquema de protección CSP, el pararrayo protege el transformador sobre-tensiones causadas por descargas atmosféricas y/o maniobras de switcheo. El fusible de protección (Link) opera para desconectar el transformador de servicio en caso que una falla interna ocurra. El interruptor provee al transformador un grado de protección de sobrecargas y corto-circuito ya sea en el lado primario o secundario, dependiendo de la protección seleccionada.

Cotizar

Transformadores tipo Pad Mounted

Pueden ser TRIFÁSICOS o MONOFÁSICOS, 60 HZ, fabricados en potencias de 15 hasta 100 KVA en monofásica y de: 30 a 3000 KVA en trifásica; En tensiones de 5Kv, hasta 34.5 Kv tanto en conexión Delta como Estrella, según la norma ANSI C57-12-26, ANSI C57-12-25, ANSI C57-12-28 o especificaciones particulares de nuestros clientes. Diseñadas y construidas para operación en sistemas de distribución subterráneos, ofrecemos las alternativas de tipo RADIAL o MALLA, dependiendo del tipo de circuito donde vayan a ser instaladas. Los transformadores monofásicos son diseñados para operar alimentados por el primario en un sistema fase-tierra para evitar efectos de ferrorresonancia magnética. Los tanques trifásicos están provistos de una consola independiente y atornillada al transformador que sirve como protección de los circuitos tanto de baja como de alta tensión, con enclave mecánico que por seguridad no permite abrir el compartimiento de alta tensión, hasta que se haya hecho lo propio con el de baja tensión. Los accesorios de alta tensión son del tipo elastoméricos premoldeados, de operación bajo carga y frente muerto, lo cual permite una operación segura. La alimentación se realiza a través de un seccionador interno de operación bajo carga y conjuntos bayonetas que ofrecen un completo esquema de protección con fusibles.

Cotizar

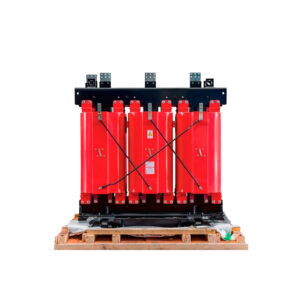

Transformadores tipo seco

Se caracterizan por el hecho de que no requieren estar sumergidos en aceite dieléctrico, lo que hace su utilización para uso en interiores bastante práctico. Se fabrican 2 clases de transformadores secos: • Los llamados BAJA-BAJA, en potencias desde 15 kVA hasta 500 kVA trifásicos y tensiones menores de 600 V. Se usan comúnmente para la conversión de bajos voltajes como por ejemplo: 440V/ 220V ó 220V/ 440V, en locales comerciales o industriales que poseen equipos a diferentes niveles de tensión. Usualmente no llevan derivaciones de voltaje y se confinan en tanques que los protegen de los agentes atmosféricos con encerramientos del grado IP que el cliente solicite. • Los transformadores ALTA-BAJA, se fabrican en potencias desde 75 kVA hasta 1000 kVA clase 15 kV de acuerdo a la norma ANSI C57-12. Se usan normalmente en centros comerciales, edificios e industrias donde tengan que ser minimizados los riesgos de incendio. Se construyen con bobinados de sección circular y núcleos apilados de sección escalonada. Todo su esquema de aislamiento está diseñado con materiales clase 180°C para que soporte las condiciones de calentamiento y sobrecarga establecidas por la norma. Generalmente no llevan tanque, porque están diseñados para ser incluidos dentro de los gabinetes de las subestaciones de alta tensión.

Cotizar

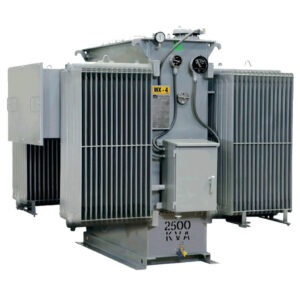

Transformadores tipo Subestación

Distribución/transmisión por empresas de fuerza. Son ideales para grandes facilidades industriales, centros comerciales, edificios de oficinas y subestaciones de las compañías eléctricas. Las unidades pueden ser de: • Pequeña Potencia o “SMALL POWER UNIT”: inmersas en aceite y fabricadas desde 500 KVA hasta 10 MVA en tensiones de 15 KV, 34.5 KV y 69 KV. • Mediana Potencia o “MEDIUM POWER UNIT”: inmersas en aceite y fabricadas desde 10 MVA hasta 60 MVA en tensiones de 34.5 KV, 69 KV y 138 KV con refrigeración ONAN y con una extensa opción de accesorios como: cambiador de tomas con carga; Sistemas de refrigeración forzada; sistemas de preservación de fluidos; protección para temperatura, sobrepresión o humedad y otras opciones para satisfacer solicitudes especiales de prácticamente cualquier aplicación).

Cotizar
